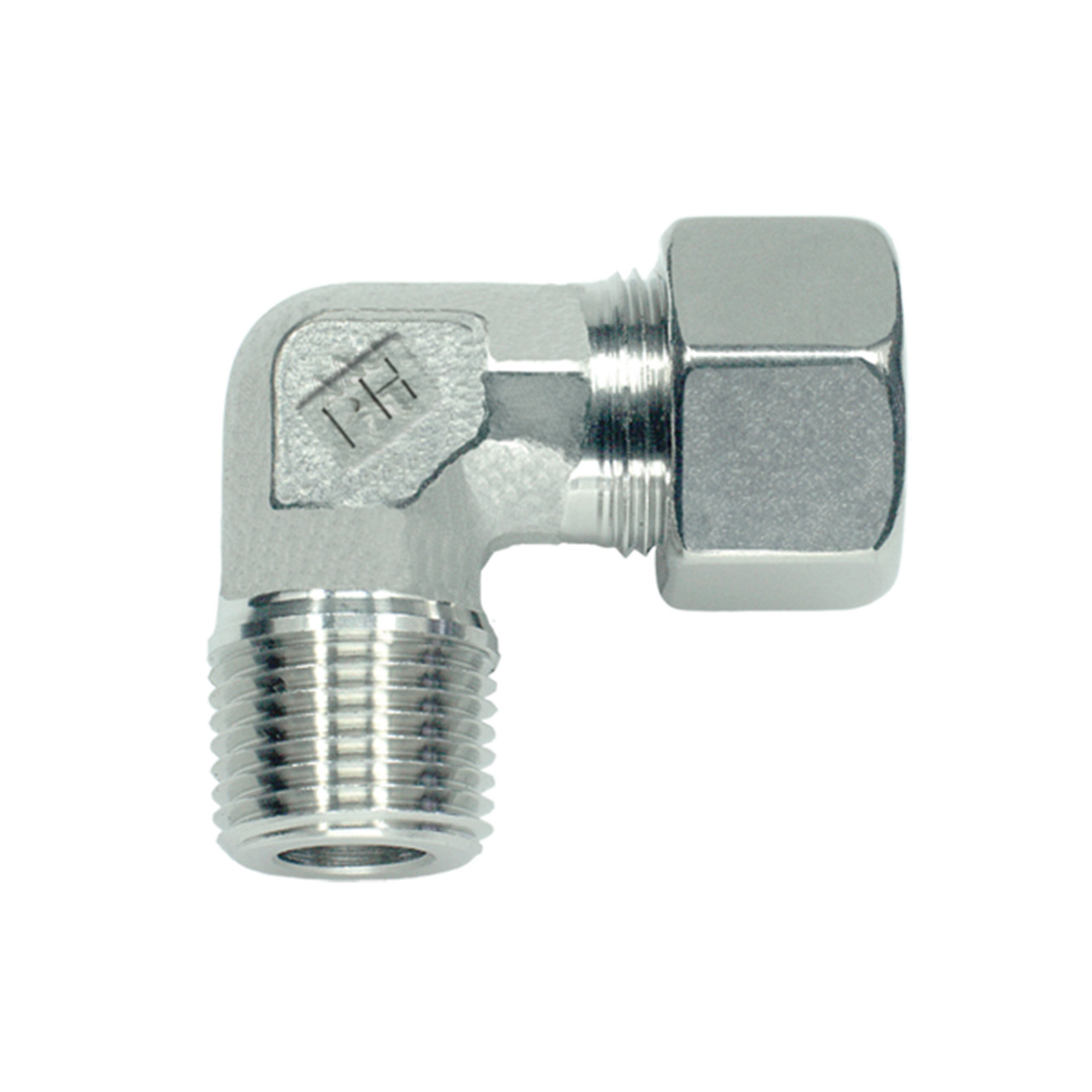

Winkel Einschraubverschraubung 10-S, NPT 1/4" AG, 1.4571

Die WE-S-10-1/4"-NPT ist eine Winkel-Einschraub-Schneidringverschraubung aus der schweren Baureihe (S) nach DIN 2353 und DIN EN ISO 8434-1. Sie eignet sich für einen Rohr-Außendurchmesser von 10 mm und einen Druck von bis zu 630 bar. Die Rohrverschraubung hat ein kegeliges 1/4"" NPT Außengewinde, über das auch abgedichtet wird. Die Hydraulikverschraubung hat durch das Material (Edelstahl 1.4571) eine außerordentliche Beständigkeit gegenüber vielen Medien und äußeren Umwelteinflüssen.

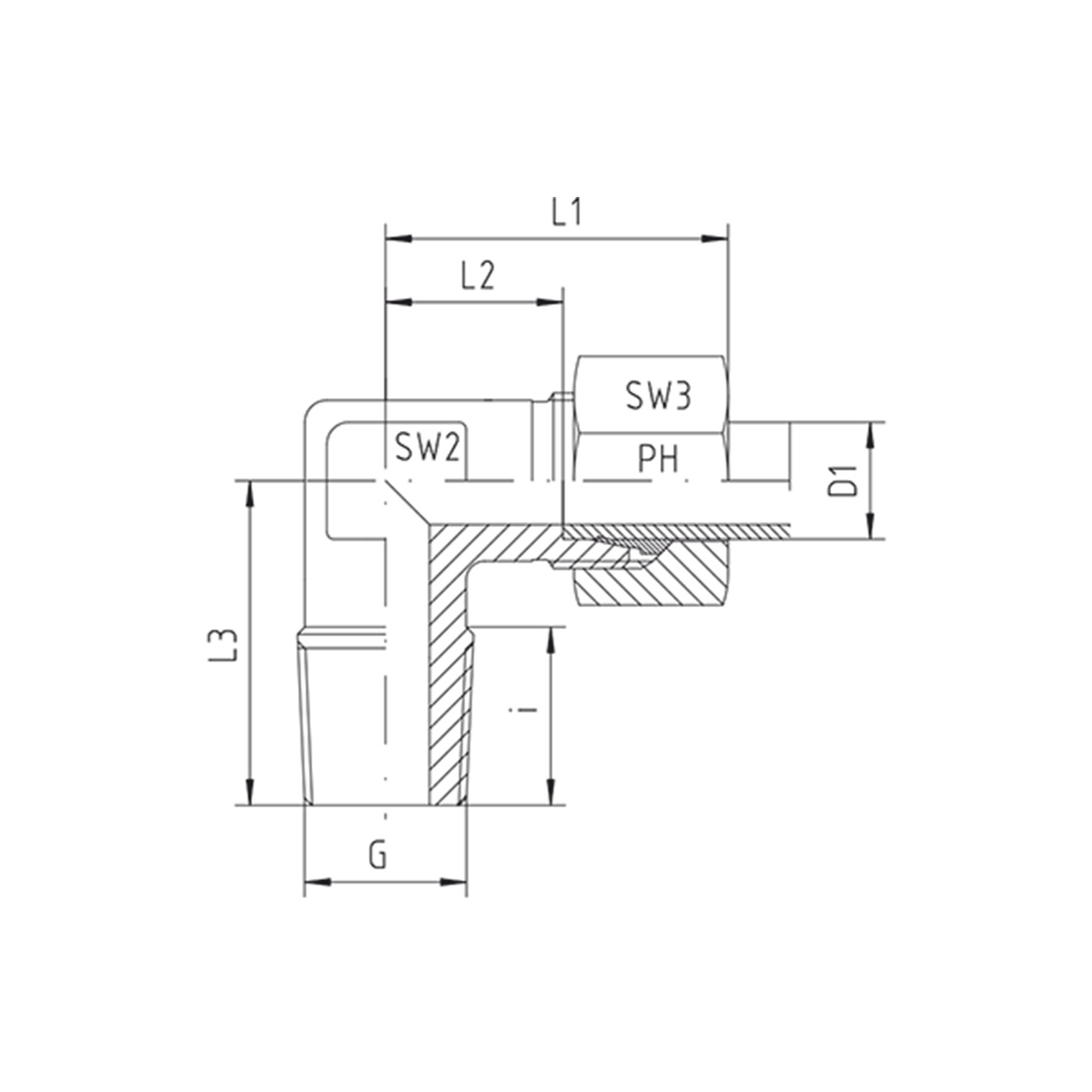

Technische Daten

• Rohr-Außendurchmesser (A.D.): 10 mm
• Druck: 630 bar
• Temperatur: -60°C bis +400°C
• Länge 1 (L1): 34 mm
• Länge 2 (L2): 17,5 mm
• Länge 3 (L3): 28,0 mm
• Schlüsselweite 2 (SW2): 17 mm
• Schlüsselweite 3 (SW3): 22 mm
• Material: Edelstahl 1.4571
• Gewinde: 1/4"" NPT

Vorteile

• Hohe Dichtigkeit und Sicherheit in Hydrauliksystemen
• Einfache Montage und Demontage
• Langlebig und korrosionsbeständig

Anwendungsbereiche

Ideal für:

• Hydrauliksysteme
• Industrielle Anlagen
• Maschinenbau
• Pneumatik

Lieferumfang

• 1x Verschraubungskörper
• 1x Zweikanten-Schneidring
• 1x Überwurfmutter
